D-24

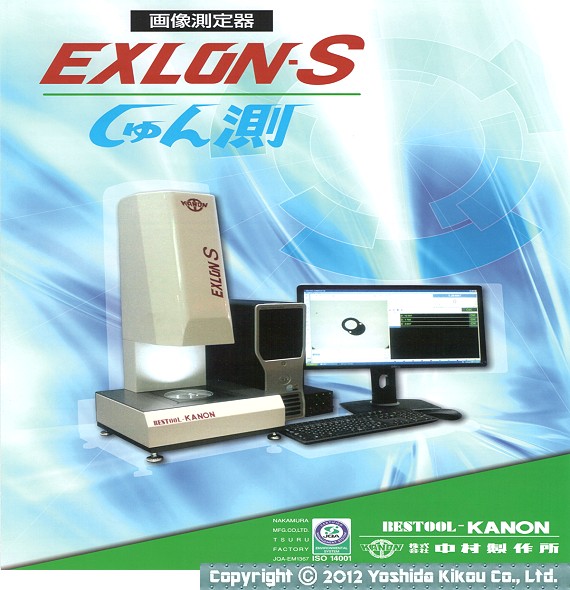

(株)中村製作所の画像測定器 EXLON-S 「しゅん測」です。
設定した測定ワークプログラムで瞬時に自動測定します。

画像測定器 EXLON-S 「しゅん測」 01

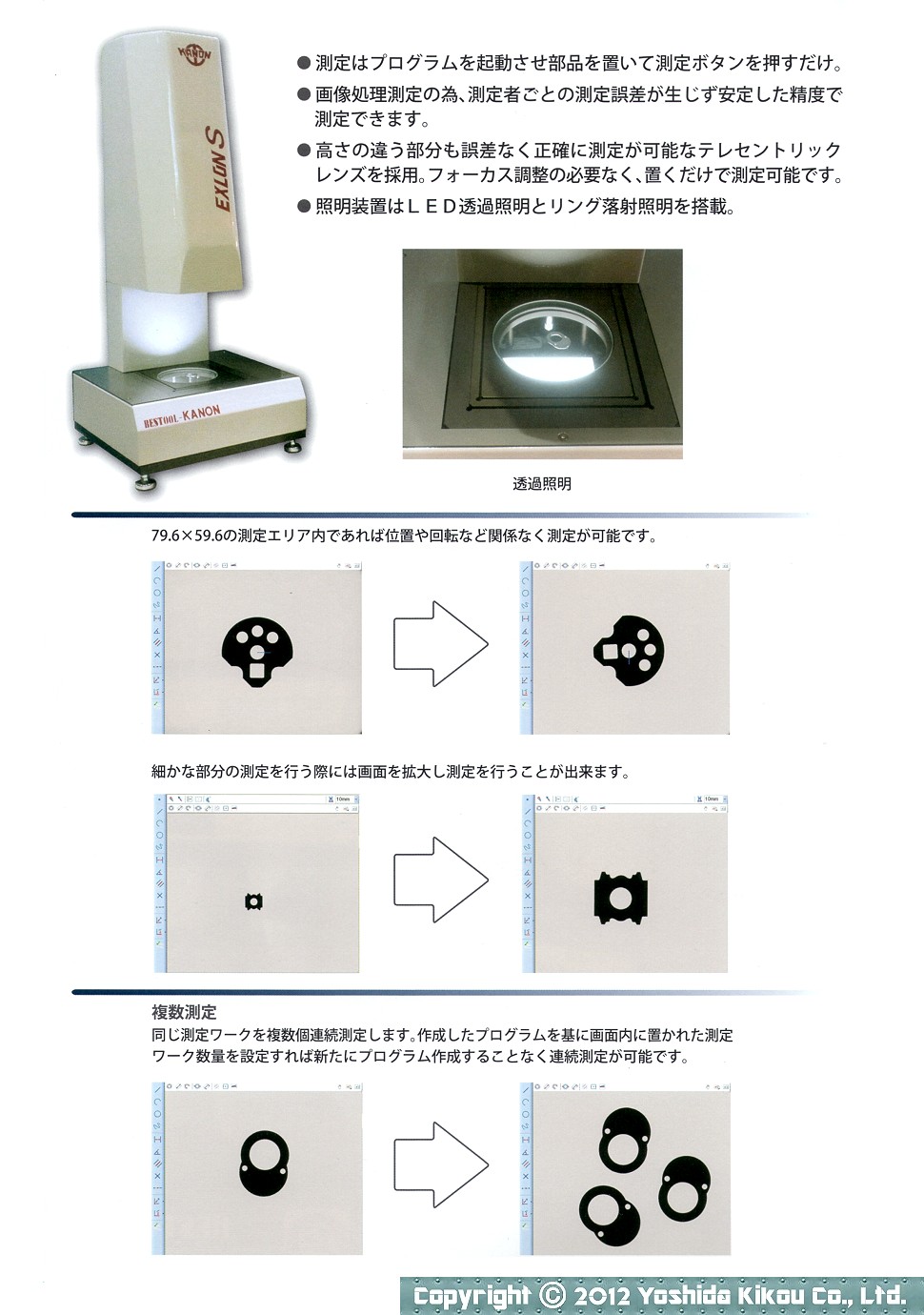

●測定はプログラムを起動させ、部品を置いて測定ボタンを押すだけです。
●画像処理測定の為、測定者ごとの測定誤差が生じず安定した精度で測定できます。
●高さの違う部分も誤差なく正確に測定が可能な"テレセントリックレンズ"を採用。フォーカス調整の必要なく、置くだけで測定可能です。
●照明装置はLED透過照明とリング落射照明を搭載。

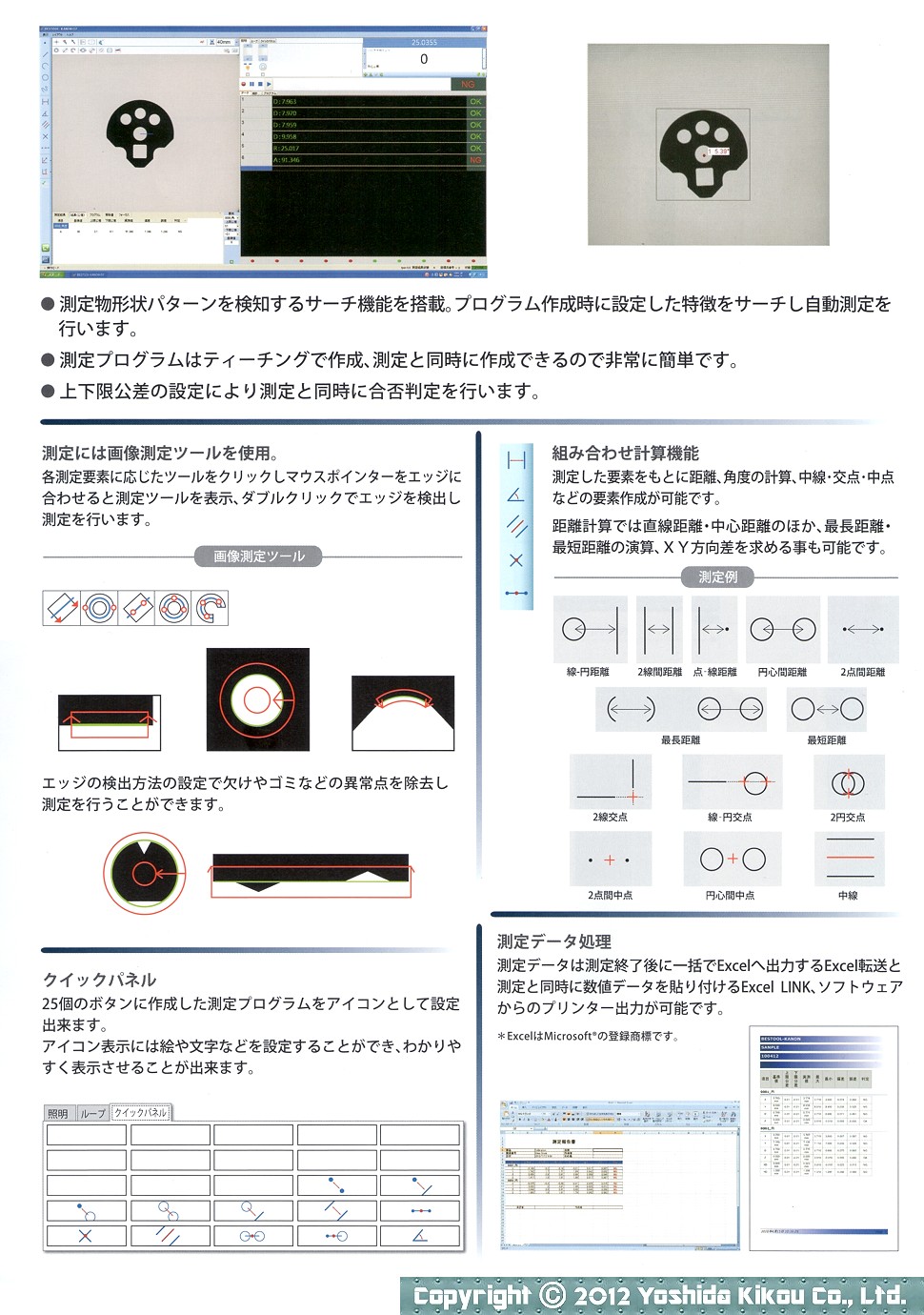

●測定物形状パターンを検知するサーチ機能を搭載。プログラム作成時に設定した特徴をサーチし自動測定を行います。
●測定プログラムはティーチングで作成、測定と同時にできるので非常に簡単です。
●上下限公差の設定により測定と同時に合否判定を行います。

画像測定器 EXLON-S 「しゅん測」 02
画像測定器 EXLON-S 「しゅん測」 03
